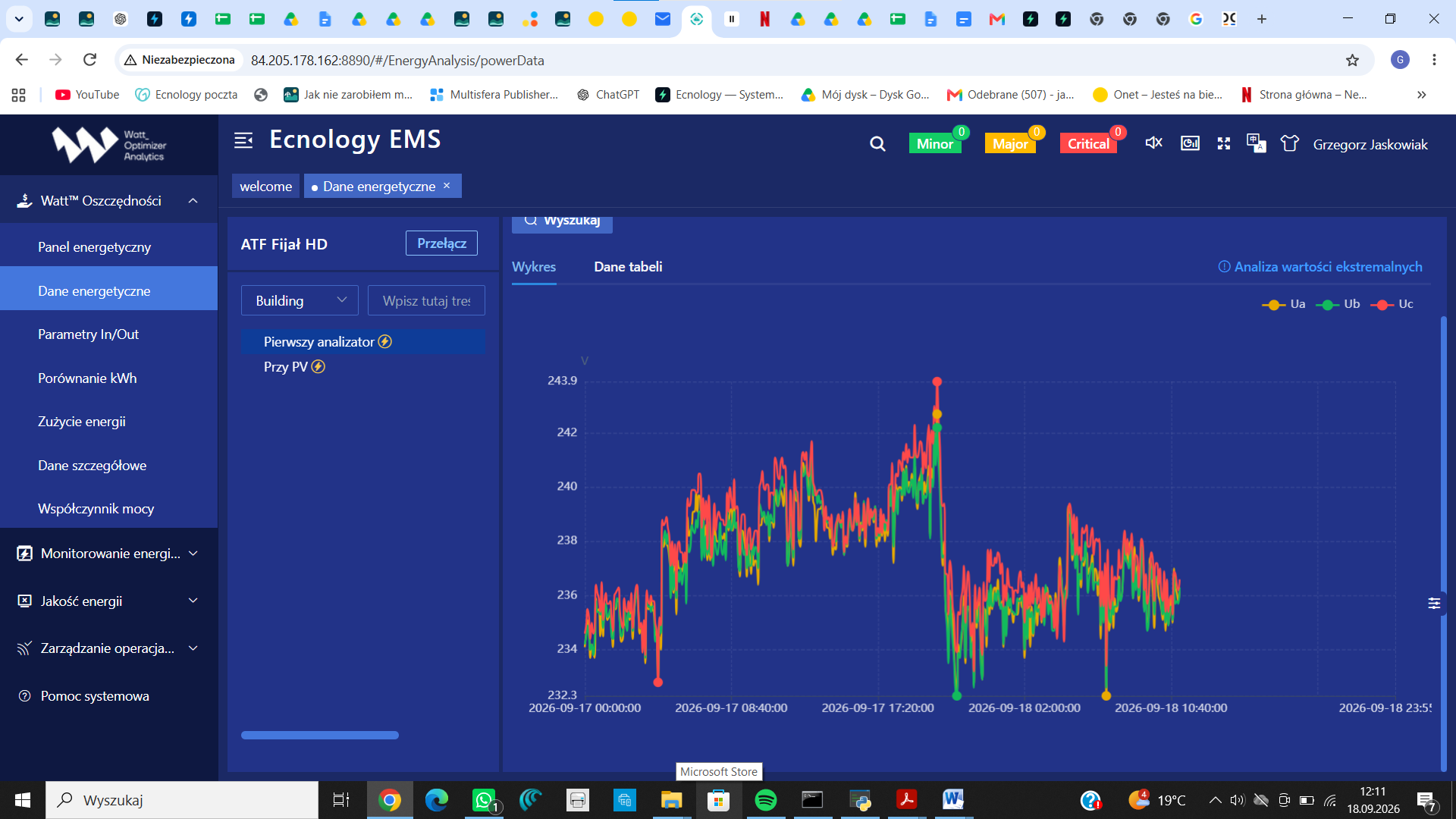

Napięcie fazowe — profil dobowy
analizator IN
Zmiany napięcia na fazach Ua, Ub i UcWidok źródłowy Acrel EMS · po API dane będą odświeżane automatycznie
Nazwa Twojej firmy

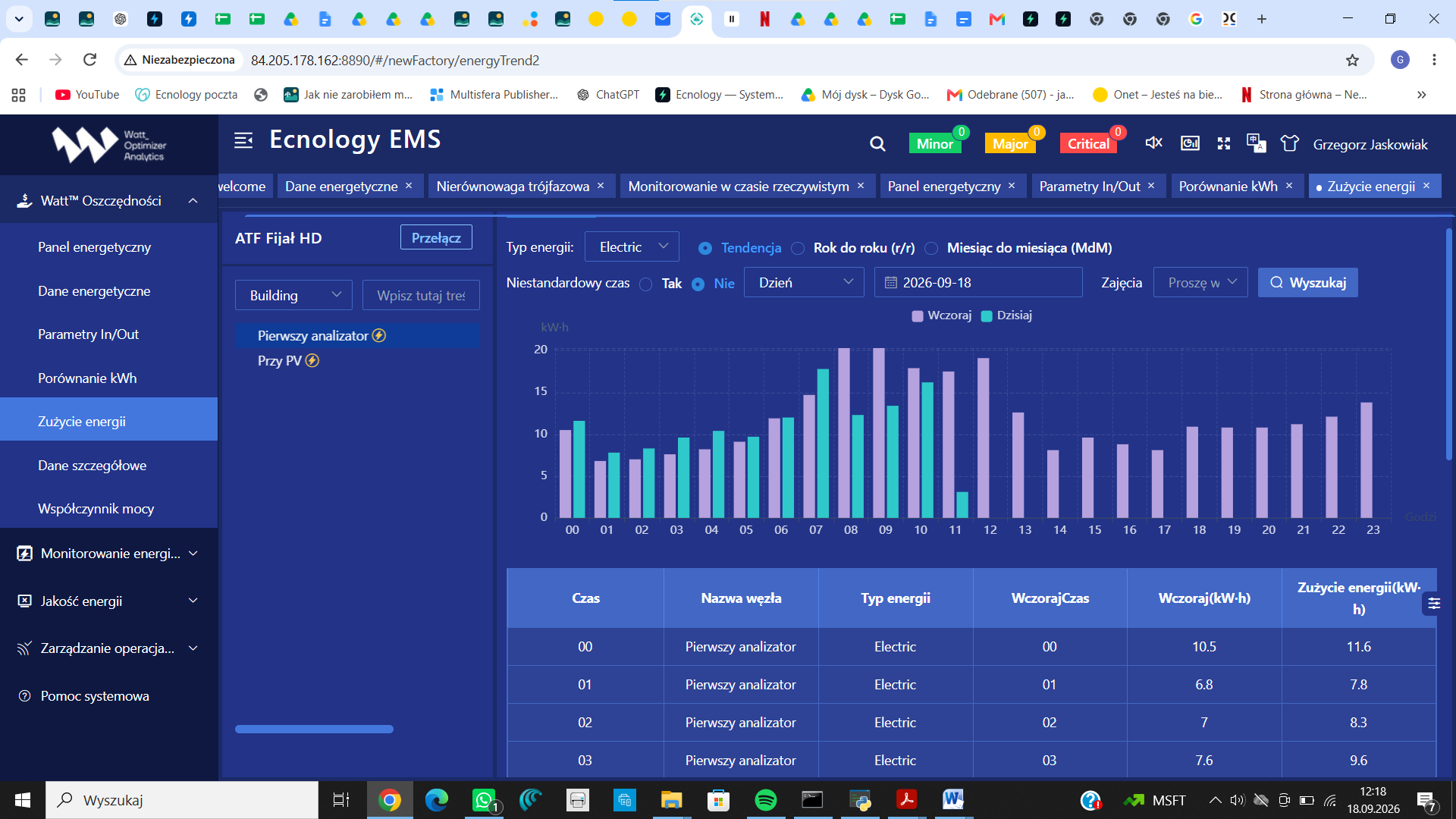

Profil zużycia energii
kWh · godziny
Porównanie godzinowej pracy obwoduPodstawa identyfikacji pracy, biegu jałowego i postoju

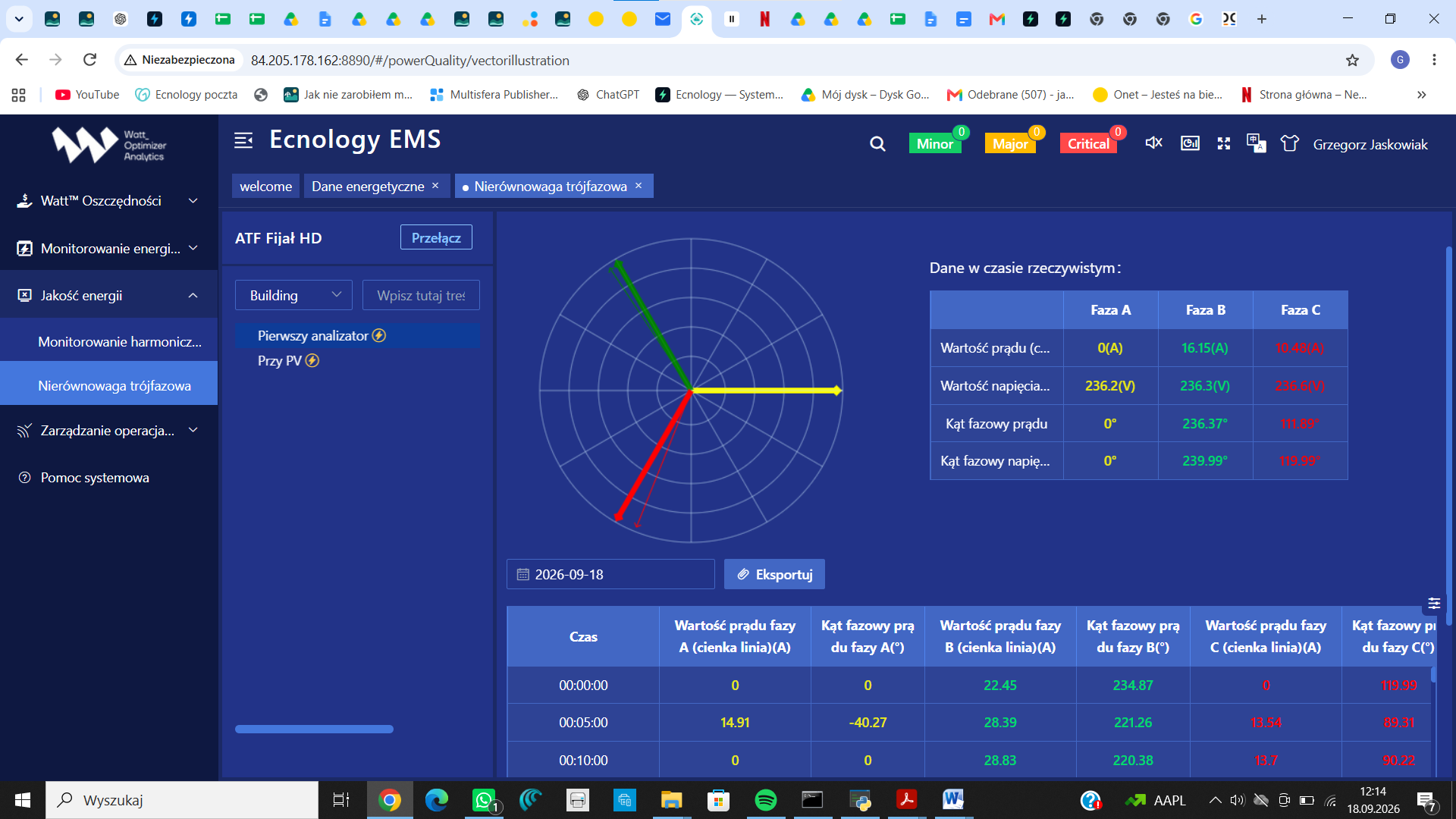

Nierównowaga trójfazowa
wartości i kąty fazowe
Wektorowy obraz faz A, B i CWsparcie oceny asymetrii i jakości pracy sieci
Od danych do decyzji i wyniku
Każdy obwód posiada własny pomiar IN/OUT, historię i rezultat.
01 · POMIAR
Sieci i parametry
2 analizatory na każdy obwódProfesjonalny dostęp do parametrów każdej monitorowanej sieci — od jednego do kilkudziesięciu obwodów.
- napięcia, prądy i moc każdej fazy
- energia, PF/cosφ, THD i harmoniczne
- porównanie strony IN i OUT
- historia oraz raporty techniczne
02 · WERYFIKACJA
Dowód oszczędności
Metoda pomiarowa A–B–A–BPomiar pokazuje, ile energii potrzebuje obiekt do wykonania porównywalnej pracy bez optymalizacji i z urządzeniem.
- porównanie stanów pracy, nie samych godzin
- rozpoznanie pracy, biegu jałowego i postoju
- wynik w kWh oraz procentach
- pełny ślad danych źródłowych
03 · OCHRONA
Strefa bezpieczeństwa energetycznego
Wczesna predykcja uszkodzeń · O&MCiągła obserwacja anomalii, które mogą poprzedzać pogorszenie pracy odbiorników lub awarię obwodu.
- profil normalnej pracy obwodu
- wczesne ostrzeganie o odchyleniach
- powiadomienia panel / e-mail / SMS
- abonament przypisany do obwodu
MONITORING WIELU SIECI
Każdy obwód jako oddzielny punkt pomiarowy
Pierwszy analizator opisuje warunki zasilania przed optymalizacją, drugi rejestruje parametry za urządzeniem. Użytkownik może wejść w dowolny obwód i zobaczyć stan, historię oraz różnice IN/OUT.
01 · Obwód główny● ONLINE · IN/OUT
02 · Punkt PV● ONLINE · IN/OUT
03 · Rezerwa○ NIEAKTYWNY
04–30 · Kolejne sieciGOTOWE DO DODANIA
Zakres danych
na obwódNapięcia / prądyL1 · L2 · L3
MoceP · Q · S
JakośćPF · THD · Hz
EnergiakWh · kvarh
UDOKUMENTOWANA OSZCZĘDNOŚĆ
Porównujemy porównywalną pracę obiektu
Nie zestawiamy mechanicznie kolejnych godzin. Z prądów i profilu obciążenia wybieramy okresy, w których obwód wykonywał porównywalną pracę: podobna liczba odbiorników, obciążenie i stan procesu.
Aurządzenie wyłączone
Burządzenie włączone
Akontrola bez optymalizacji
Bkontrola z optymalizacją
Porównywalna praca A12 640 kWh
−
Porównywalna praca B11 654 kWh
Udokumentowana oszczędność986 kWh
=
Różnica procentowa7,8%
Logika weryfikacji
Identyfikacja stanów pracyPraca produkcyjna, obciążenie częściowe, bieg jałowy i postój rozpoznawane z profilu prądu.
Dobór porównywalnych fragmentówDo wyniku trafiają okresy o zbliżonym charakterze pracy odbiorników.
Kontrola danych IN/OUTWeryfikacja kompletności, stabilności i zdarzeń zakłócających pomiar.
Wynik i raportEfekt w kWh, procentach i wartości ekonomicznej.
Wartości demonstracyjne. Po integracji zastąpią je rzeczywiste serie Acrel.
WCZESNA PREDYKCJA USZKODZEŃ · O&M
Strefa bezpieczeństwa energetycznego
Moduł Monitoring Predict obserwuje trendy i odchylenia. Gdy zachowanie obwodu odbiega od normalnego profilu, właściwa osoba otrzymuje komunikat i zalecenie kontroli.
Obwód główny · wzrost prądu L2 przez 20 minut
Odchylenie +12% dla tego stanu pracy. Zalecenie: sprawdzić obciążenie i połączenia fazy L2.
Temperatura rozdzielnicy · stabilna
Brak narastającego trendu w ostatnich 24 godzinach.
USŁUGA ABONAMENTOWA NA OBWÓD
Stała ochrona operacyjna
Wczesna predykcja uszkodzeń i wsparcie O&M stanowią opcjonalną warstwę systemu, rozliczaną miesięcznie za aktywnie nadzorowany obwód.
Powiadomienia: panel · e-mail · SMS
Konfiguracja: indywidualne progi i profil pracy
Wartość: informacja trafia do osoby, która może zareagować
Wersja koncepcyjna Ecnology Monitoring System. Dane są demonstracyjne; integracja z analizatorami Acrel jest w przygotowaniu. System wspiera decyzje techniczne i identyfikację anomalii; nie zastępuje zabezpieczeń instalacji, pomiarów specjalistycznych ani oględzin serwisowych. Szczegóły algorytmu kwalifikacji okresów porównawczych pozostają chronionym know-how Ecnology.
